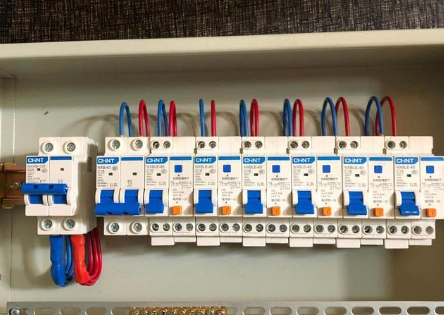

配電箱內部接線布線只要遵循橫平豎直，電纜不要交叉布置，強電和弱電分離，用扎線帶固定或用過線槽布線，那么就美觀了。

配電柜外部布線用線槽或線管布置，可以走墻內也可以墻表面布置都比較美觀。

一般的動力配電箱進線是采用五線制，即A、B、C三路相線（一般顏色為黃綠紅），一路零線（顏色淺藍），一路地線（顏色黃色帶綠條紋）。出線根據需要。

1、220V負載一般是取一路相線、一路零線、一路地線。

2、380V負載，（比如380V交流電機）三相全取、再加接地線。（負載有就地控制的話也需要零線。）

3、有特殊兩相380V的交流焊機，任意出兩相相線。再加接地線。

4、將每個配電回路的三根導線頭，用標簽注明其名稱、用途；

5、將導線理順、拉直，不得呈現彎彎曲曲的現象；

6、分組、分層次走線，即零線、火線、地線分別集中；

7、按橫平豎直的原則走線到零線排、分開關、地線排；

8、量好到接線位置的長度，剪斷導線，剝去接線位置的絕緣皮；

9、把導線的導體部分插入到接線位置，壓緊，但不要壓到絕緣皮，不能裸露導體；

10、接線時，一個壓線孔只壓一根線，不得一孔壓多線。
